多角度色差儀酷泰MS30系列
多角度分光測色儀MS30系列
●閃爍度|彩閃度|顆粒度|色彩測量
●256像元雙陣列CMOS圖像感應器
●采用7個光源2個接收器，可同時測量12個角度
●可對金屬色、珠光色等顏色產品提供精確一致的色彩測量
獲取產品報價產品介紹

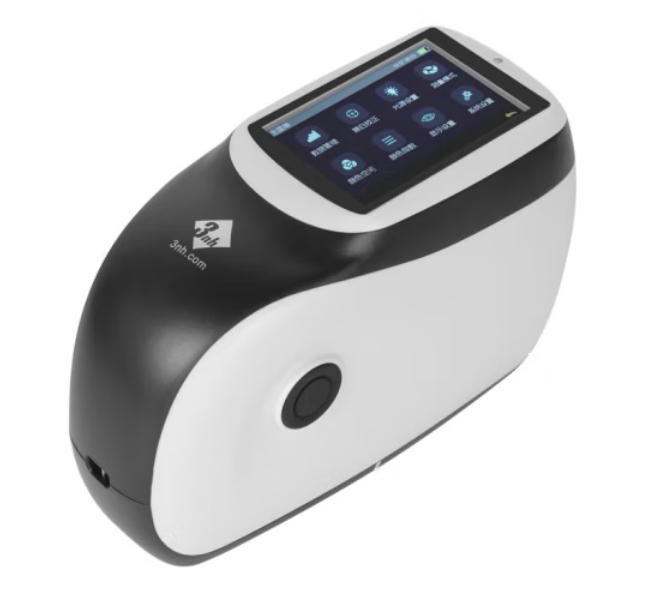

多角度汽車面漆效果顏色測色儀器-分光測色儀MS30系列
酷泰多角度分光測色儀 MS30 系列是高性能儀器，專為評估效果面漆外觀設計。能精確測量特殊效果顏色產品，提供精確一致結果。包括 MS3012（12個測量角度）MS3005（5 個測量角度）MS3006（6個測量角度）和 MS3008（8 個測量角度）MS3003（3個測量角度），采用工業級 MCU，有流暢操作系統和優越光學測量系統，可重復性和再現性強，能測量閃爍度、彩閃度、顆粒度，曲面測量也具高精度和穩定性。廣泛應用于汽車表面油漆、金屬色、珠光漆等特殊效果顏色測量評估，是工業生產和質量控制的重要工具。系列型號：MS3000/MS3003/MS3005/MS3006/MS3008/MS3012
0.18△E*ab
儀器臺間差
1.5 sec
測量時間
φ12mm
測量孔徑
滿足各行業需求
更全面的測色功能
多角度分光測色儀

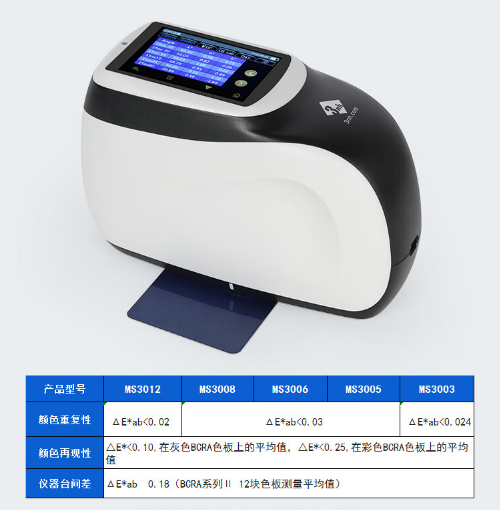

測量精準△E*ab在0.02以內
臺間差△E*ab控制在0.18以內，測量精準，
顏色重復性色度值：△E*ab在0.02 △E*ab以內(*以TS8260型號為例)
(重復性：預熱校正后，以間隔5s測量白板30次平均值)

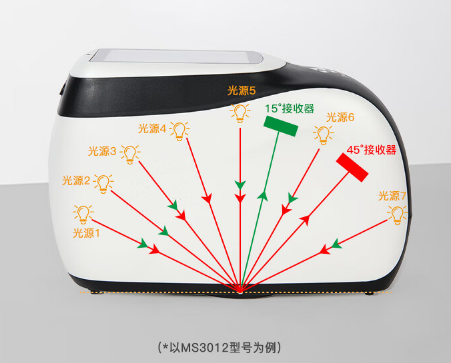

多角度測量
采用7個光源2個接收器，可同時測量12個角度
既能測量多角度色差，同時又能通過12個測量角度對特殊飾面進行
測量和特性表征，即使是在曲面，也有很高的測量精度和穩定性。

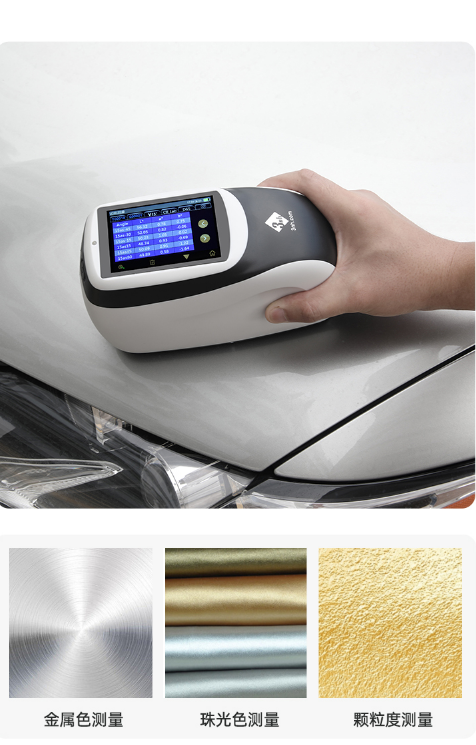

金屬色、珠光色色彩測量
閃爍度、彩閃度、顆粒度測量
對金屬色、珠光色及其它特殊效果顏色的閃爍度，
彩閃度，顆粒度簡單有效地實施質量檢查。
多種測量指標+多種觀測光源
多種光源和測量指標隨意切換，可以滿足不同測量條件下的特殊測量需求
測量指標
6角度閃爍度，彩閃度數據：15as-45,15as-15°,15as15,15as0°,
15as45,15as80°15d漫射顆粒度，F(xiàn)op Index、CIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
觀測光源
D65,AC,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,
F10(TPL5),F11(TL84),F12(TL83/U30)
更科技的高配置硬件
提升儀器測量速度、準確性、穩定性和一致性
256像元雙陣列CMOS圖像感應器
更高的光學分辨率保證了儀器測量速度、準確性、穩定性和一致性，掌握核心技術，
與國際標準同一平臺，實現完好兼容。并采用專業級白板，表面硬度高，光學性能穩定。

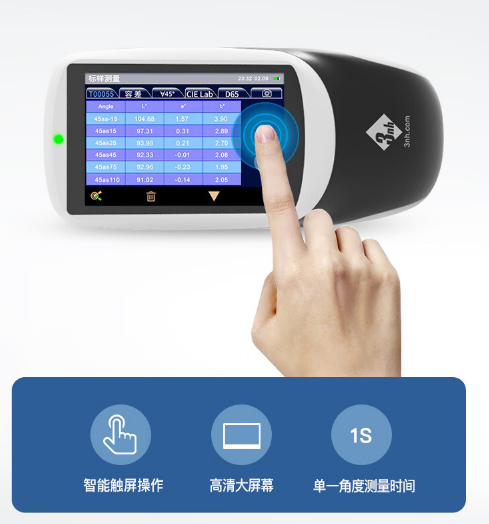

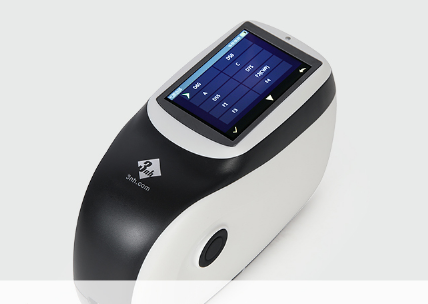

工業級高清觸摸屏
采用3.5inch工業級高清觸摸屏，操控流暢，可顯示全部角度的測量結果，
更直觀的查看全面數據

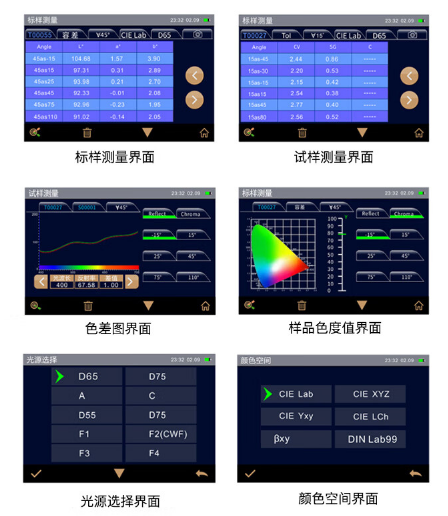

儀器界面展示
采用TFT真彩顯示屏，屏幕清晰、不閃屏；
直觀式的圖形操作界面詳細的操作提示，讓你快速上手

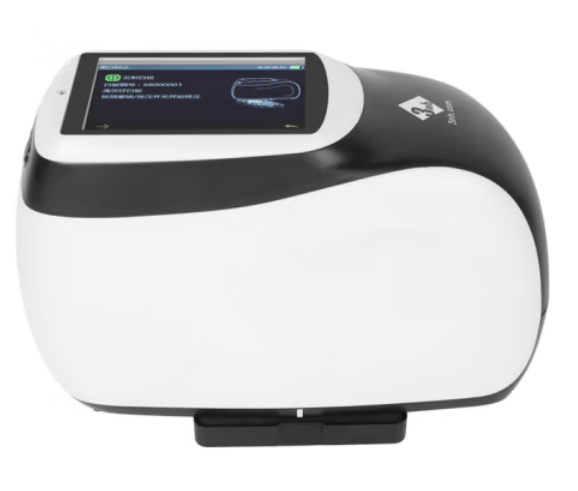

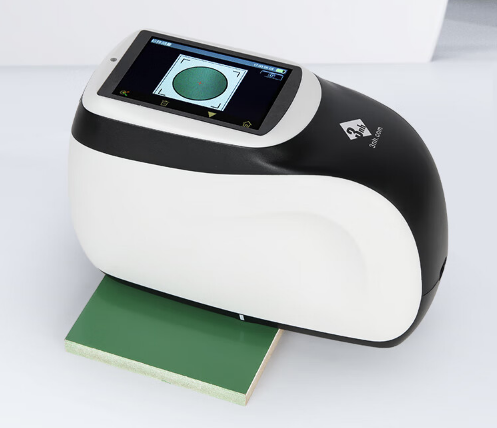

彩色相機預覽
可清楚觀察被測量區域
內置彩色相機取景定位，能精準判斷出物體被測部位，提高了測量效率和準確性。

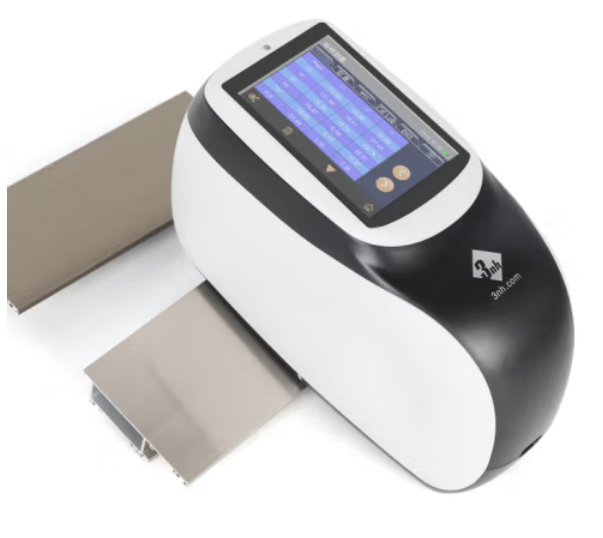

適應性廣

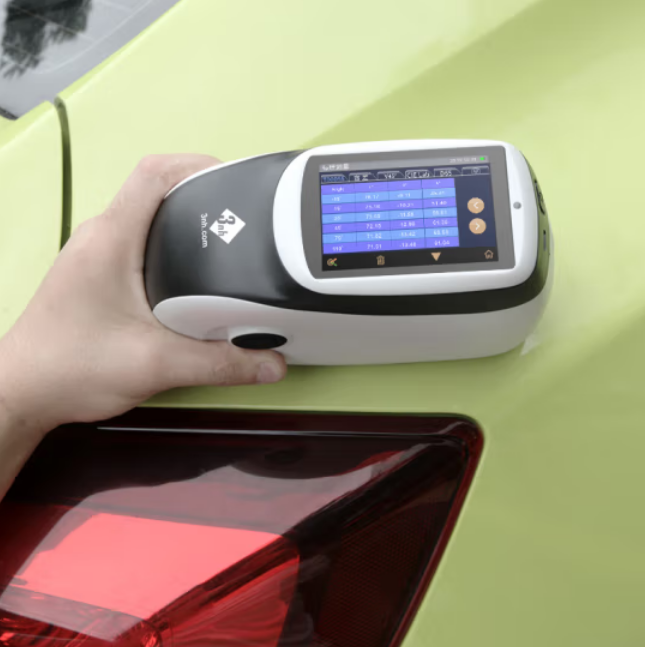

可用金屬色、珠光色等面漆的表面及其它復雜的特殊效果顏色產品
廣泛運用汽車、玩具、皮革、家具。
產品規格
產品型號 | MS3012 | MS3008 | MS3006 | MS3005 | MS3003 |
測量幾何結 構 | 12個測量角度(7 個光源.2個接收 器 ) | 8個測量角度(6個 光源.2個接收器) | 6個測量角度(6 個光源.1個接收 器 ) | 5個測量角度(5個 光源.1個接收器) | 3個測量角度(3 個光源，1個接收 器 ) |
顏色測量角 度 | 45°接收器： 45as- 15°.45as15°.45 as25°.45as45° 45as75°.45as110 15°接收器： 15as-45°.15as- 15°.15as15°.15 as- 30°.15as45°.15 as80 | 45°接收器： 45as- 15°.45as15°.45 as25°.45as45° 45as75°.45as110 15°接收器： 15as- 15°.15as15 | 45°接收器： 45as- 15°.45as15°.4 5as25°.45as45 .45as75°.45a s110° | 45°接收器： 45as15°.45as25 .45as45°.45as 75°.45as110 | 45°接收器： 45as25°.45as45 .45as110 |
符合標準 | ASTM D 2244.E 308.E 1164.E 2194.E2539.DIN 5033.5036.6174.6175-1.6175-2;IS07724. 11664-4 SAE J 1545 | ||||
特性 | 對于金屬色、珠光色及其他復雜的特殊效果顏色產品都提供精確一致的色彩測量。 | ||||
照明光源 | 藍光增強的全光譜LED | 帶有藍光增強的 白色全光譜LED | 藍光增強的全光譜LED | ||
照明光源壽 命 | 5年300萬次測量 | ||||
分光方式 | 凹面光柵 | ||||
探測器 | 256像元雙陣列CMOS圖像感應器 | ||||
測量波長范 圍 | 400nm-700nm | ||||
波長間隔 | 10nm | ||||
測量范圍 | 0~600% | ||||
半帶寬 | 10nm | ||||
測量口徑 | φ12mm | ||||
顏色空間 | CIE LAB,XYZ.Yxy.LCh,βxy.DIN Lab99 | ||||
色差公式 | △E*ab,△E*94.△E*cmc(2:1),△E*cmc(1:1),△E*00.DIN△E99.△E DIN6175 | ||||
其他色度指 標 | Flop Index | ||||
觀察者角度 | 2°/10 | ||||
觀測光源 | D65,A.C.D50.D55.D75.F1.F2(CWF).F3.F4,F5,F6.F7(DLF).F8.F9, F10(TPL5).F11(TL84).F12(TL83/U30) | ||||
顯示 | 光譜圖/數據，樣品色度值，色差值/圖，合格/不合格 結果，顏色仿真，顏色偏向，樣品效果值，效果差值 | 缺少樣品效果值，效果差值 | |||
測量時間 | 單一角度測量時間約1s | ||||
全部角度測量約 12s | 全部角度測量約8s | 全部角度測量約 6s | 全部角度測量約5s | 全部角度測量約 3s | |
顏色重復性 | 分光反射率：標準偏差0.08%以內 | ||||
色度值：0.02 △ E*ab(儀器預熱校 正后，以間隔5s測 量白板30次平均 值) | 色度值：0.03△E*ab(儀器預熱校正后，以間隔5s測量 白板30次平均值) 分光反射率：標準偏差0.08%以內 | 色度值：0.024△ E*ab(儀器預熱 校正后，以間隔5s 測量白板30次平 均值) | |||
顏色再現性 | △E*<0.10.在灰色BCRA色板上的平均值，△E*<0.25.在彩色BGRA色板上的平均值 | ||
儀器臺間差 | 0.18△E*ab(BCRA系列Ⅱ 12塊色板測量平均值) | ||
效果參數 | 閃爍度，彩閃度，顆粒度 | / | / |
效果測量 | 6角度閃爍度，彩閃度數據：15as-45°.15as- 15°.15as15°.15as0°.15as45°.15as80°15d漫射顆 粒度 | / | / |
效果重復性 | 閃爍度短期重復性：0.12%(10次標準偏差) (儀器預熱校正后，以間隔10s測量彩板10次平均值) 顆粒度短期重復性：0.09%(10次標準偏差) (儀器預熱校正后，以間隔10s測量彩板10次平均值) |
/ |
/ |
效果再現性 | 閃爍度再現性：1.9%(10次標準偏差) (BCRA系列Ⅱ 12塊色板測量平均值) 顆粒度再現性：1.4%(10次標準偏差) (BCRA系列Ⅱ 12塊色板測量平均值) |
/ |
/ |
觸發方式 | 壓力感應觸發，觸屏觸發，按鍵觸發，軟件觸發 | ||
測量方式 | 單次測量，平均測量(2~99次),連續測量(0~100次),統計模式 | ||
定位方式 | 彩色相機預覽 | ||
尺寸 | 長x寬x高=195X83X128mm | ||
重量 | 約0.85Kg | ||
電池電量 | 鋰電池,3.7V,5000mAh,充滿電8小時內可連續測試2000次 | ||
顯示屏 | TFT真彩3.5inch,電容觸摸屏 | ||
接口 | USB,藍牙5.0.WIFI | USB,藍牙5.0 | USB |
存儲數據 | 1000個標樣，4000個試樣。 | ||
語言 | 中文(簡體、繁體)英文 | ||
操作溫度范 圍 | 10℃至50℃,濕度不超過85%,無冷凝 | ||
存儲溫度范 圍 | -20℃至50℃,濕度不超過85%,無冷凝 | ||
校準 | 內置白板參數，外置白板、黑光阱，彩板 | 內置白板參數，外置白板、黑光阱 | |
校準間隔 | 4小時、8小時、24小、開機校正 | ||

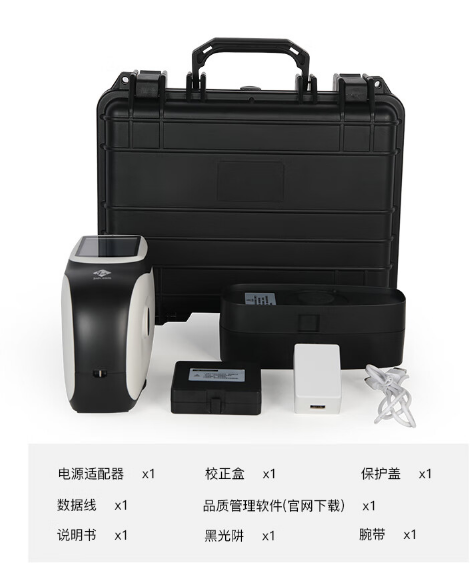

標準附件 | 電源適配器、數據線、說明書、品質管理軟件(官網下載)、校正盒、黑光阱、保護蓋、腕帶 | ||
可選附件 | 微型打印機 | ||
注釋 | 技術參數僅供參考，以實際銷售產品為準 | ||
產品特點
?1.多角度測量?：酷泰多角度分光測色儀MS30系列提供了多個測量角度，如MS3005提供5個測量角度，而MS3008則提供8個測量角度，能夠同時測量多個角度，適用于金屬色、珠光色等復雜效果顏色的精確測量?。
?2.高精度和穩定性?：該系列測色儀采用256像元雙陣列CMOS圖像感應器和凹面光柵分光技術，確保了高光學分辨率，提高了測量速度、準確性和穩定性。此外，使用藍光增強的全光譜LED光源保證了在可見光范圍內的充足光譜分布，避免了光譜缺失，確保了測量結果的準確性?。
?3.直觀的顯示和操作?：觸摸屏設計使得所有角度的測量結果都可以直觀顯示，方便用戶查看全面數據。此外，儀器外形設計基于人機工程學，操作方便，手握部位和測量按鈕的位置經過精心設計，滿足不同握持習慣?。
?4.效果測量判別功能?：MS30系列測色儀具備效果測量判別功能，可以快速判別樣品的閃爍度、彩閃度、顆粒度，簡化了質量檢查過程，提高了工作效率?。
5?.多種測量模式和顏色空間?：該系列測色儀支持多種顏色測量空間和觀測光源，如CIE LAB、XYZ、LCh等，適用于不同的測量需求和標準?。
6.傳輸穩定性和耐用性?：采用工業級實時處理的MCU，支持WIFI和藍牙5.0傳輸，確保了數據的穩定傳輸。儀器設計注重耐用。
